Πως εισάγουμε διαφορετικούς ορόφους μιας πολυκατοικίας ?

Στο ΚΕΝΑΚtool υπάρχει η δυνατότητα εισαγωγής των διαφορετικών επιπέδων μιας πολυκατοικίας στην ίδια Θερμική Ζώνη αλλά και η δυνατότητα εισαγωγής του κάθε επιπέδου σε διαφορετική Θερμική Ζώνη

Το ΚΕΝΑΚtool έχει αυτή τη δυνατότητα γιατί κατά την εισαγωγή των στοιχείων του περιβάλλοντος χώρου (εμπόδια ορίζοντα, πλευρικά εμπόδια, εμπόδια από εξώστες κτλ) ορίζουμε πάντα ως αρχική στάθμη την στάθμη του δαπέδου του εξεταζόμενου ορόφου και εισάγουμε πάντα την σχετική υψομετρική διαφορά μεταξύ της αρχικής στάθμης του δαπέδου του εξεταζόμενου ορόφου και της τελικής στάθμης του εμποδίου του ορίζοντα.

Έτσι αν π.χ. έχουμε να εξετάσουμε σε δύο διαφορετικές θερμικές ζώνες τον πρώτο και το δεύτερο όροφο πολυκατοικίας με στάθμη δαπέδου πρώτου ορόφου +3.20μ και στάθμη δαπέδου δεύτερου ορόφου +6.40μ που μπροστά της έχει άλλη πολυκατοικία με συνολικό ύψος +10.50μ από την στάθμη του ισογείου εργαζόμαστε ως εξής:

Επιλέγουμε ότι στην Θερμική Ζώνη 1 θα εισάγουμε τα δεδομένα του πρώτου ορόφου με στάθμη +3.20μ και στην Θερμική Ζώνη 2 θα εισάγουμε τα δεδομένα του δεύτερου ορόφου με στάθμη +6.40μ.

Έστω λοιπόν ότι το Αδιαφανές στοιχείο που σκιάζεται από το εμπόδιο της απέναντι πολυκατοικίας είναι το Αδιαφανές με όνομα «Τοίχος προς το δρόμο»

Κατά την εισαγωγή των δεδομένων του Αδιαφανούς στοιχείου «Τοίχος προς το δρόμο» του πρώτου ορόφου (Θ.Ζ. 1) εισάγουμε το ύψος του εμποδίου του ορίζοντα ίσο με την διαφορά μεταξύ της στάθμης του δαπέδου του πρώτου ορόφου και της στάθμης του εμποδίου που είναι 10.50-3.20=7.30μ

Κατά την εισαγωγή των δεδομένων του Αδιαφανούς στοιχείου «Τοίχος προς το δρόμο» του δεύτερου ορόφου (Θ.Ζ. 2) εισάγουμε το ύψος του εμποδίου του ορίζοντα ίσο με την διαφορά μεταξύ της στάθμης του δαπέδου του δεύτερου ορόφου και της στάθμης του εμποδίου που είναι 10.50-6.40=4.10μ

Το λογισμικό με βάση την διαφορά ύψους των στοιχείων που σκιάζουν το Αδιαφανές στοιχείο «Τοίχος προς το δρόμο» θα υπολογίσει την γωνία σκίασης και τον συντελεστή σκίασης ορίζοντα τόσο στην στάθμη του πρώτου ορόφου (Θ.Ζ. 1) όσο και στη στάθμη του δεύτερου ορόφου (Θ.Ζ. 2)

Ακολουθώντας την παραπάνω διαδικασία θα μπορούσαμε να είχαμε μόνο μία Θερμική Ζώνη και για τους δύο ορόφους εισάγοντας το Αδιαφανές στοιχείο «Τοίχος προς το δρόμο» δύο φορές, την μία με την υψομετρική διαφορά που προκύπτει από τη στάθμη του πρώτου ορόφου και τη στάθμη των εμποδίων του περιβάλλοντος χώρου και την άλλη με την αντίστοιχη υψομετρική διαφορά των εμποδίων του περιβάλλοντος χώρου από την στάθμη δεύτερου ορόφου.

Στην περίπτωση που θα εισάγουμε τα στοιχεία δύο ορόφων στην ίδια Θερμική Ζώνη θα πρέπει μεταξύ της περιγραφής των Αδιαφανών στοιχείων του ενός ορόφου και της περιγραφής των Αδιαφανών στοιχείων του επόμενου ορόφου να εισάγουμε ένα μεγάλο σε μήκος Αδιαφανές στοιχείο τύπου «Τοίχος σκαριφήματος» έτσι ώστε κατά την παραγωγή των σχεδίων dxf να έχουμε δύο διαφορετικές κατόψεις μία για κάθε όροφο του εξεταζόμενου κτιρίου.(Το στοιχείο «Τοίχος σκαριφήματος» και η δυνατότητα παραγωγής σχεδίων dxf δεν υποστηρίζεται από τις εκδόσεις Start και Basic)

Να σημειώσουμε εδώ ότι τα στοιχεία του περιβάλλοντος χώρου τα εισάγουμε μόνο στην ενότητα «Αδιαφανή στοιχεία» και το λογισμικό μας αναλαμβάνει να εντοπίσει και να ενημερώσει με αυτά και τα «Διαφανή στοιχεία» που εξεταζόμενου κτιρίου ή τμήματος κτιρίου.

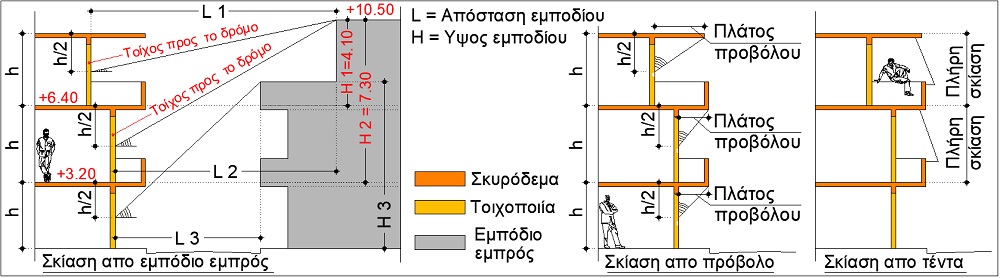

Το σκαρίφημα που ακολουθεί είναι μέρος της βοήθειας που εμφανίζεται κατά την βήμα προς βήμα βοήθεια που δίνει το λογισμικό μας κατά την χρήση του ενώ οι στάθμες των οροφων και τα ύψη Η1 και Η2 τροποποιήθηκαν για την απεικόνιση του ανωτέρω παραδείγματος

Γενικά η διαδικασία εισαγωγής είναι η ίδια με την εισαγωγή των διαφορετικών επιπέδων μίας μεζονέτας την οποία μπορείτε να δείτε στο ερώτημα Πως εισάγουμε τις στάθμες μιας μεζονέτας ?
